第1章 前言要在树莓派3 (A20)android系统上实现红外遥控器，因为super3上有红外接收头，所以可以直接支持红外遥控器，可以把树莓派3应用到家庭控制当中。当作网络机顶盒用树莓派3的红外遥控器，还有鼠标功能，也就是它可以代替的部份的鼠标功能，因为在有些软件，不支持纯遥…
要在树莓派3 (A20)android系统上实现红外遥控器，因为super3上有红外接收头，所以可以直接支持红外遥控器，可以把树莓派3应用到家庭控制当中。当作网络机顶盒用
树莓派3的红外遥控器，还有鼠标功能，也就是它可以代替的部份的鼠标功能，因为在有些软件，不支持纯遥控支持，必须要鼠标箭头去它按钮的，就可以用到这个功能了

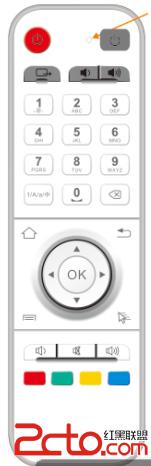

只要轻轻按一下右下角这个“箭头”按钮，就可以用方向键来控制鼠标箭头了
遥控器的购买链接
http://item.taobao.com/item.htm?&id=37686098339
第2章 硬件相关

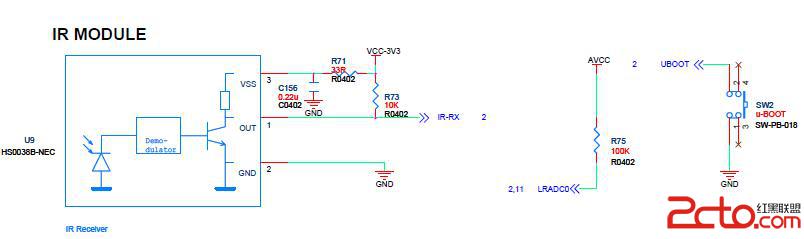

2.1电路原理图
树莓派3的红外接收头对应的IO口是PB4，如下图
2.2 实物图

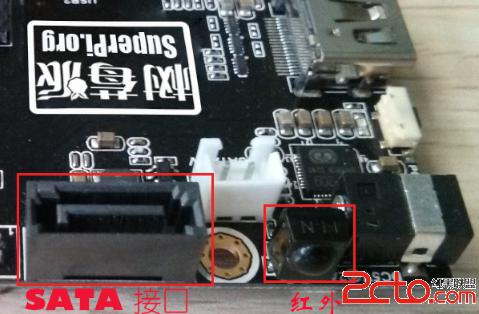

板子上的红外接收头位置

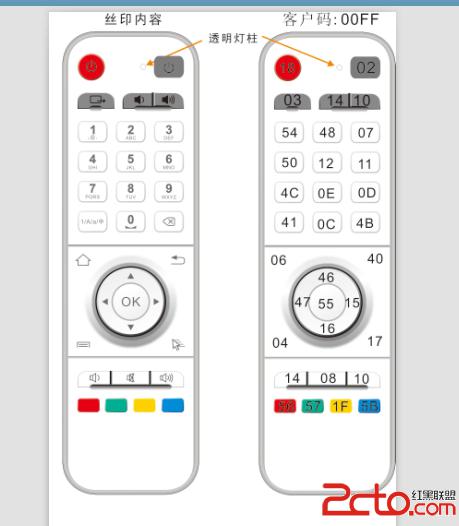

遥控器外观和对应编码
注意，上面的客服码，ff是高8位，00是低8位，所以add_core=0xff00;第3章软件修改 3.1 修改fex配置文件(sys_config.fex) 修改superoid\lichee\tools\pack\chips\sun7i\configs\android\smfy-super3\sys_config.fex 如下项
[ir_para] ir_used = 1 ir_rx = port:PB04配置PB04作为红外输放脚（匹配我们内部的驱动）。
3.2 修改kernel3.2.1 修改ADDR_CODE 在文件lichee\linux-3.4\drivers\input\keyboard\ir-keymap.h中，根据自己的遥控器的地址码修改如下代码
#define IR_ADDR_CODE (0xff00) 譬如说，如果地址码为0x7f80，则修改成
#define IR_ADDR_CODE (0x7f80)
如果发现无效，则将两个字节的值交换一下位置，修改成
#define IR_ADDR_CODE (0x807f) 本教程所针对的这个遥控器地址码是0xff00
3.2.2 修改sun7i-ir.c 修改lichee\linux-3.4\drivers\input\keyboard\sun7i-ir.c 文件
if(SCIRPT_ITEM_VALUE_TYPE_INT != script_get_item("ir_para", "ir_wakeup", &ir_wakeup))
{
pr_err("%s: ir_wakeup script_get_item error. \n",__func__ );
ir_wakeup = 0;
}
if(SCIRPT_ITEM_VALUE_TYPE_INT != script_get_item("ir_para", "power_key", &power_key)){
pr_err("%s: power_key script_get_item error. \n",__func__ );
power_key = 0x4d;
}
if(SCIRPT_ITEM_VALUE_TYPE_INT != script_get_item("ir_para", "ir_addr_code", &ir_addr_code))
{
pr_err("%s: ir_addr_code script_get_item error. \n",__func__ );
ir_addr_code = 0xff00; //----这里重新指定了code，所以，修改了上面的 IR_ADDR_CODE，还要改这里才会生效
}
3.2.3 编译kernel 在lichee目录下执行 #./build.sh
